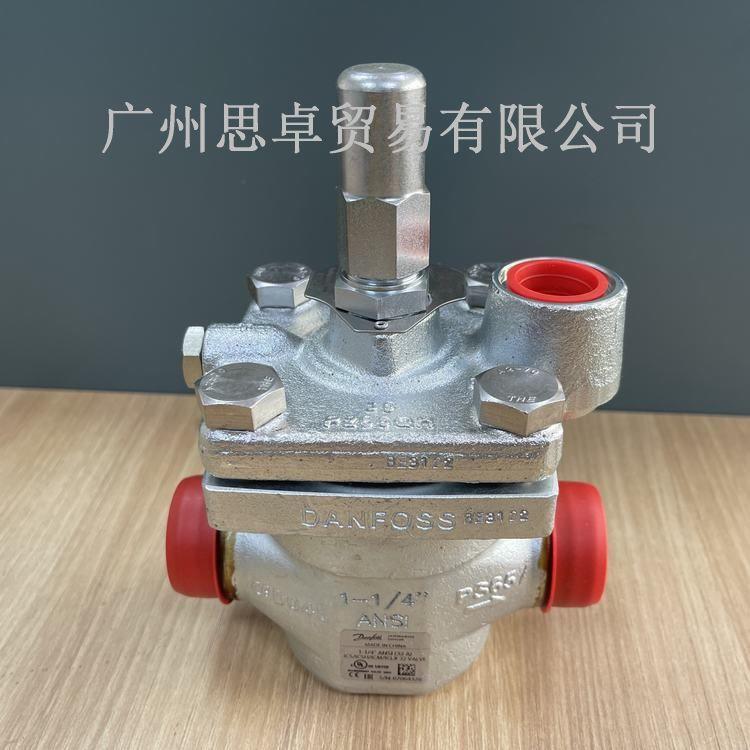

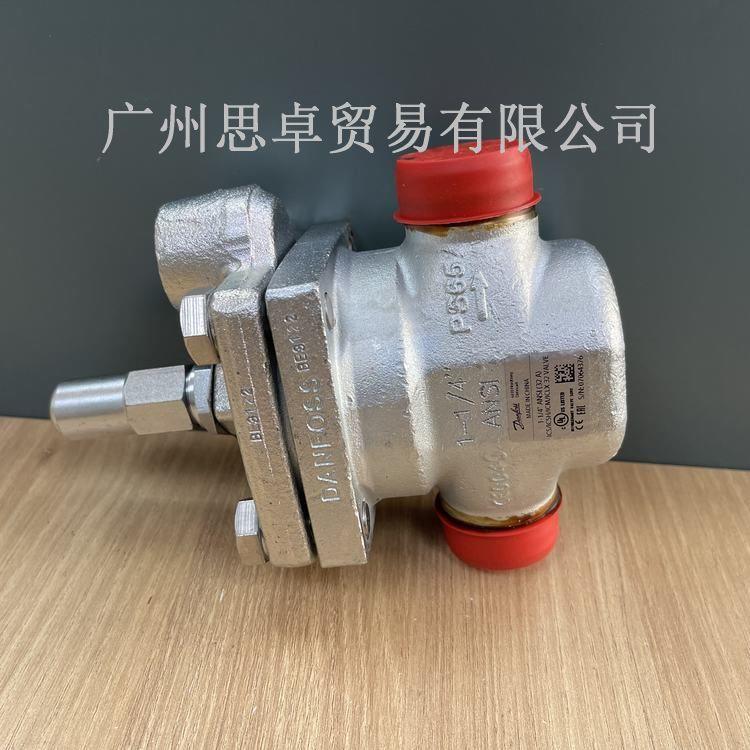

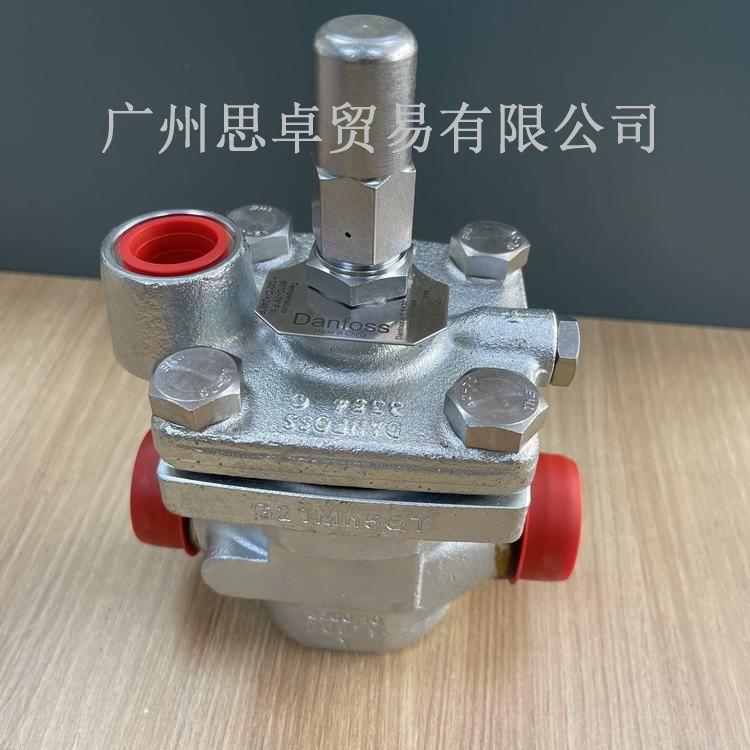

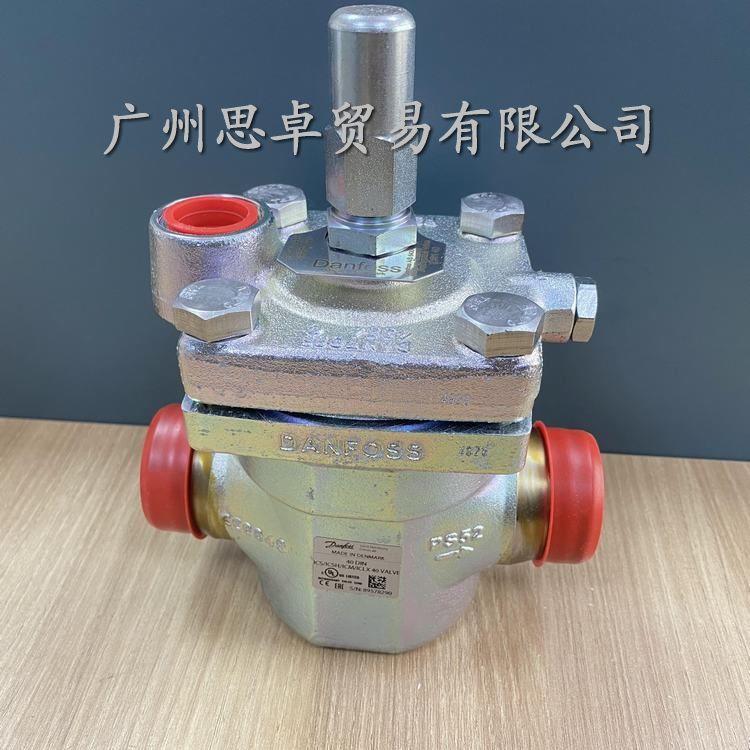

丹佛斯進口ICS1 32-ICS 3-40電磁先導閥的產品簡介

ICS伺服主閥是新一代工業控制閥 ICV家族的 成員之一。 ICV產品 - ICS-工業控制伺服閥 - ICM-工業控制電動閥 ICS伺服主閥引進了模塊化設計理念 ,由三個 模塊組成 : 閥體，功能模塊及閥蓋。 ICS是由導閥控制的主閥，可以用于各種壓力 級別的制冷系統中，進行壓力、溫度以及系統 的開關調節。ICS可以應用于制冷系統的高 /低 壓側，濕 /干回氣管路上，以及沒有相變的液 體管路上 (例如不存在節流、膨脹的管路上 ) ICS閥的功能取決于導閥或外部壓力源。 ICS1有一個導閥接口，ICS3 有三個導閥接口。 導閥可直接安裝在 ICS閥上，也可以裝在外部 導壓管上。一個 ICS閥同時安裝幾個導閥可以 實現多種不同的調節功能。 ICS閥的閥蓋可接壓力表，可以在設定或調校 導閥時監控閥體的進口壓力。 ICS閥端蓋上的手動調節桿可以手動打開主 閥。

設計參數

ICS閥是通過導閥開啟的伺服主閥，它需要的開 啟壓差極小。當閥體兩端的壓差是0 bar/0 p s i 時， I C S 閥將保持關閉。當閥體壓差是 0.2bar/3psi 或以上時，ICS閥將完全打開。當閥體壓差在 0.07bar/1 psi到 0.2bar/3psi時，ICS閥的開度將根 據壓差按比例打開。 ICS主閥可以和 1個至 3個導閥接口一起配置使 用。 連接方式 ICS閥可以通過多種連接方式進行安裝 D：對接 焊，DIN (2448) ■ A：對接焊，ANSI (B 36.10) ■ J：對接焊，JIS (B S 602) ■ SOC：承插焊，ANSI (B 16.11) ■ SD：釬焊，DIN（2856） ■ SA：釬焊，, ANSI (B 16.22) ■ FPT：FPT管螺紋，(ANSI/ASME B 1.20.1) 3個壓力導閥接口中的兩個（S1和 S2接口）為 串聯連接而第三個（P接口）與 S1和 S2接口并 聯。這樣就提供了不同的導閥連接配置，因此 可以提供各種不同的控制功能。■ 技術數據 適用于各種不可燃性制冷劑包括氨、二氧化 碳及無腐蝕性氣體 /液體介質。不推薦使用在 可燃性碳?xì)浠衔飯龊希缧韪敿?xì)資料， 請與丹佛斯聯系。 ■ 溫度范圍：-60℃ /+120℃（-76℉ /+248℉） ■ 表面保護 ICS25-150：外表面鍍鋅處理，能有 效防止腐蝕壓力范圍 蕞大工作壓力 : 52bar ■ 主閥全開壓差 : 蕞小為 0.2 bar（3psi）； – 蕞大開啟壓差 (MOPD)，(僅用作電磁閥時有 意義 )，正常工況條件下 – 10 W a.c ，蕞高達到 21bar (305 psi) – 20 W a. c ，蕞高達到 40 bar (580 psi)
