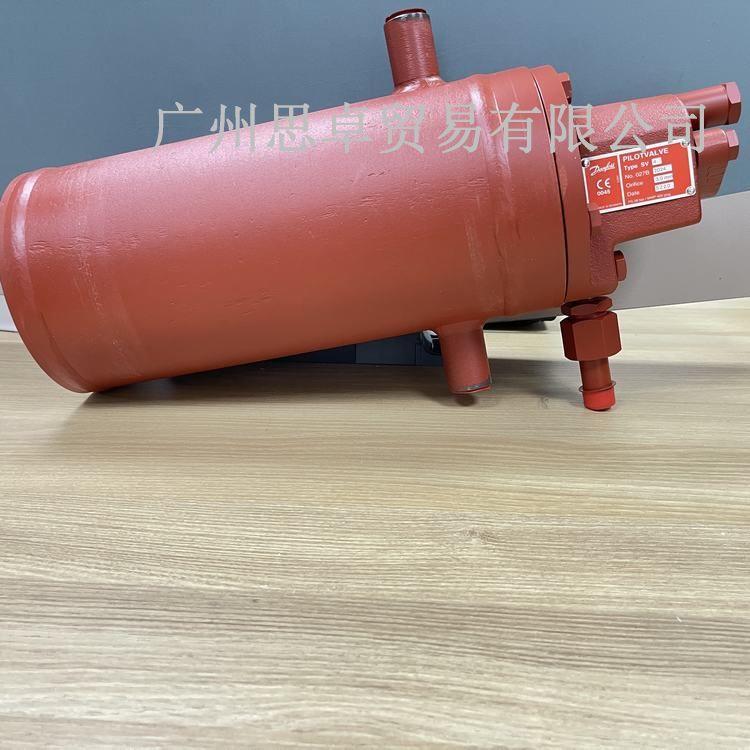

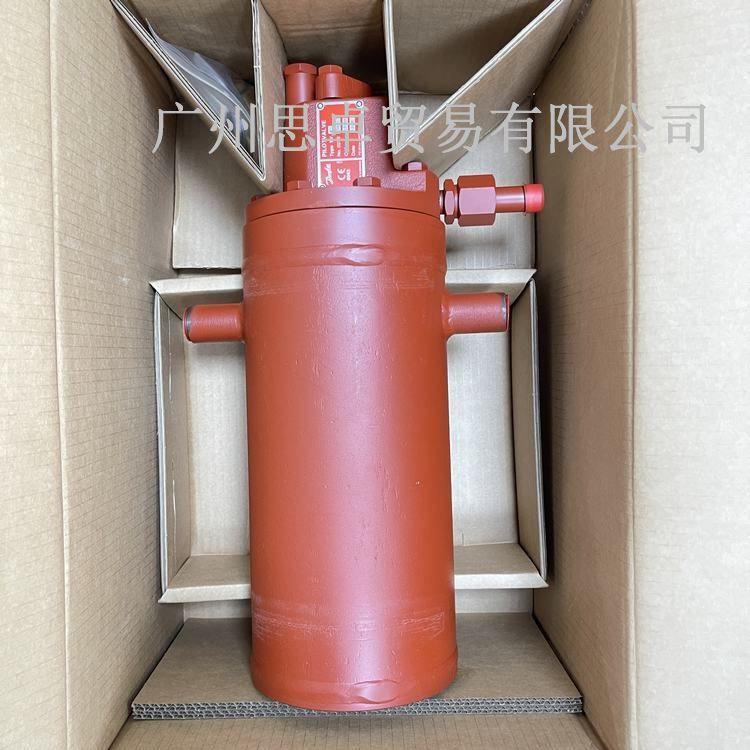

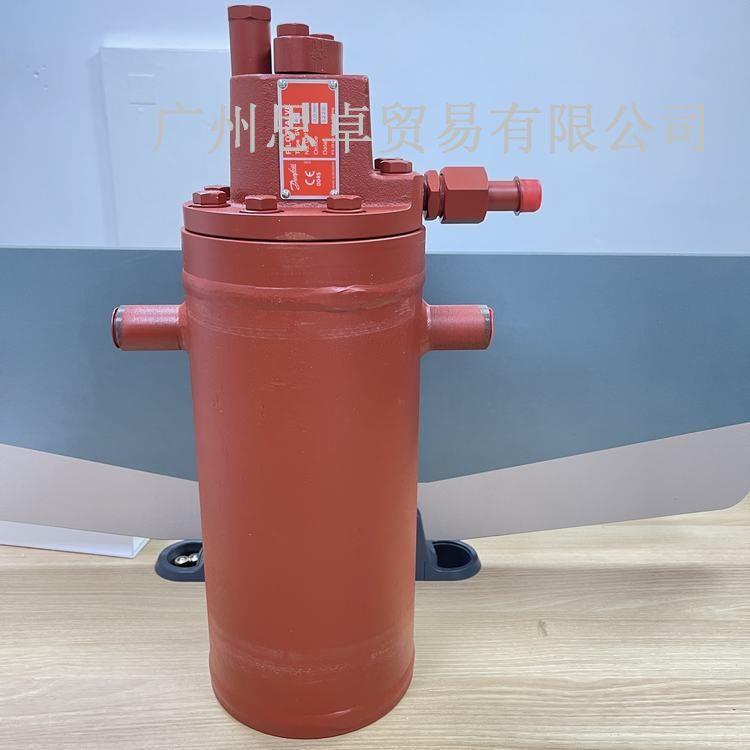

丹佛斯丹麥進口SV1-3-4-027B2024浮球調節閥的產品介紹

丹佛斯SV系列液位調節裝置可廣泛應用于氨或其他通用制冷劑為工質的制冷、冷凍或 空調系統中。作為丹佛斯精確的液位控制解決方案之一，輔助PMFH/PMFL系列伺服 控制液位調節閥實現機械式液位控制，在保證系統穩定高效的基礎上為用戶實現成本 節約。 丹佛斯SV系列液位調節裝置可為您帶來：

? 純機械操作的液位控制方案，更加經濟適用

? 無需排空浮球室即可更換流口組件和過濾器

? 通過外部管路連接，液體制冷劑可以噴射到浮球室或直接噴射到蒸發器內

? 閥門殼體材質為低溫球墨鑄鐵

? 負荷變化瞬時保證制冷劑穩定調節

主要技術參數：

? 制冷劑：適用于所有常見的非易燃制冷劑，包括氨和非腐蝕性氣/液體 ? 溫度范圍：SV 1& SV 3：–50℃/+65℃ SV 4, 5, 6：–50℃/+120℃ ? 蕞大工作壓力：28 bar g (406 psi g)

安裝

用作低壓浮球閥SV（圖1、圖4） 閥門用作低壓浮球閥時，需水平放置并與 液位要求水平等高（圖4）。 手動調節裝置10與氣體連接口D在安裝時 需豎直朝上。 低壓浮球閥通過供液管E和吸氣管D與蒸 發器相連。 為保證運輸安全，浮球2需由硬紙殼支撐 保護并在連接前取出。參見標簽23。 用作高壓浮球閥SV（圖3、圖5） 閥門用作低壓浮球閥時，需水平放置并與 液位要求水平等高（圖3）。安裝時，手 動調節裝置10需豎直朝下，而氣體連接 口E需豎直朝上。 高壓浮球閥SV通過供液管D和排氣管E連 接到冷凝器/儲液器，或冷凝器上一個有 足夠空間的供液管。 為保證運輸安全，浮球2需由硬紙殼支 撐保護并在連接前取出。參見標簽23。

系統安裝

通過一根長度在3米以內且直徑在6-10mm 之間的導管將高壓浮球閥與伺服控制液位 調節主閥（PMFH）相連，連接中應避免 出現“積液”現象。 管路系統的設計也必須避免有存液彎，防 止系統出現因熱膨脹導致壓力過高而損壞 管路。管路的設計應考慮對系統中出現瞬 時“液擊”現象的有效防護。 當SV 1-3作為低壓浮球閥SV（L）并用作 獨立膨脹閥時（圖4），其供液管進口與 接頭C相連。為避免錯誤液位讀數，吸氣 管路壓降應保持盡量小。 當SV 1-3作為高壓浮球閥SV（H）并用作 獨立膨脹閥時（圖5），其供液管進口與 接頭C相連。 在發貨時，SV浮球閥上的標簽字體方向 與低壓應用方向相同。 標簽位于產品頂蓋，標簽上邊線對應頂蓋 中心位置。 應盡量避免直接作用在浮球室1上的機 械影響，或?qū)⒂绊懡档偷睫┬〕潭取＠?如：直接作用在浮球室1上的震動影響， 因此嚴禁在震動的情況下安裝浮球閥 （圖7）。 請勿在浮球閥體上鉆孔。 焊接 如圖6所示，在焊接前必須取出浮球裝置。

焊接過程中，需要保證焊料和焊接方法適 用于閥體的材質，選擇合適的焊料和正確 的焊接方法。焊接后閥體內需要認真清 理，確保安裝前焊渣已清理干凈。 應避免焊渣及污垢進入閥體及所有小孔處。 焊接或類似的操作僅允許在供液管E和排 氣管D上進行。 裝配完成后請一定確保SV液位調節裝置內 部不受外部附加應力。 嚴禁SV液位調節裝置在系統安裝時將出口 不加保護直接向大氣開放，這可能導致嚴 重的事故。如果一定需要安裝在沒有管路 的閥門出口位置，請將閥門出口用管路和 系統連接，或用焊接盲板將閥門出口封死 以保證系統安全。
