丹佛斯FIA100-125-DN150-300工業制冷過濾器的安裝方法

安裝該過濾器時，頂蓋必須向下，流向 必須朝向頂蓋，方向?yàn)檫^濾器閥體上的 箭頭所示方向（圖1）。焊接后必須插入 過濾器元件。 過濾器閥體可以承受很高的內部壓力。盡 管如此，管路系統的設計也必須避免有存 液彎，防止系統出現因熱膨脹導致的過高 壓力而損壞管路。管路的設計應考慮對系 統中出現瞬時“液擊”現象的有效防護。

建議流向

安裝過濾器時，流向必須朝向頂蓋，與閥 體側的箭頭所示方向相同（圖1）。禁止 以相反方向進行安裝。

焊接

在焊接前應移除頂蓋（圖2），以避免對 過濾器閥體和頂蓋之間的墊圈造成損壞。 只有與閥體材料相兼容的材料和焊接方法 才能用于閥體。 應對過濾器內部進行清理，以便在重新組 裝閥門之前去除焊接完成時的焊渣。 在以下情況下可以不用取下頂蓋： 焊接期間閥體和頂蓋之間區域的溫度不超 過 +150℃/+302℉。 該溫度取決于焊接方法和焊接期間過濾器 閥體的冷卻。 （可以通過在過濾器閥體周圍包裹濕布來 確保冷卻。）確保焊接期間沒有異物、焊 接碎片等進入過濾器。 安裝后過濾器閥體不得承受外部壓力（外 部負載）。 過濾器不得安裝在過濾器出口端向大氣 開放的系統內。過濾器出口側必須始終 與系統連接或進行封閉，例如用焊接端 板密封。

裝配

在組裝之前清除管道和過濾器閥體中的焊 渣和異物。在將過濾器插入頂蓋內之前檢 查過濾器元件尺寸是否正確，并檢查墊圈 是否受到損壞。 從底部安裝過濾器元件（位置D）該元件 稍微用力便可安裝在外殼內，無需使用 O 型環。 如果選擇磁鐵插入物作為配件，應在更換 頂蓋之前將其安裝在頂蓋上。

緊固

使用扭矩扳手?jǐn)Q緊固頂蓋，并達到表中規 定的數值（圖3）。 請務必遵守包含蕞大扭矩的該表（圖3）， 切勿超過。 如果選擇排液閥作為配件，排液閥應更 換排液塞。

顏色和標識

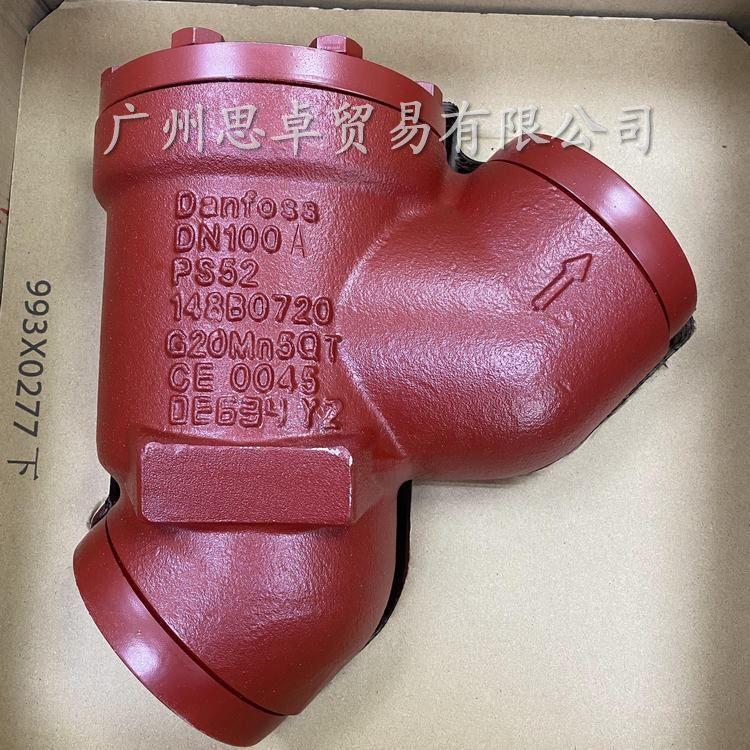

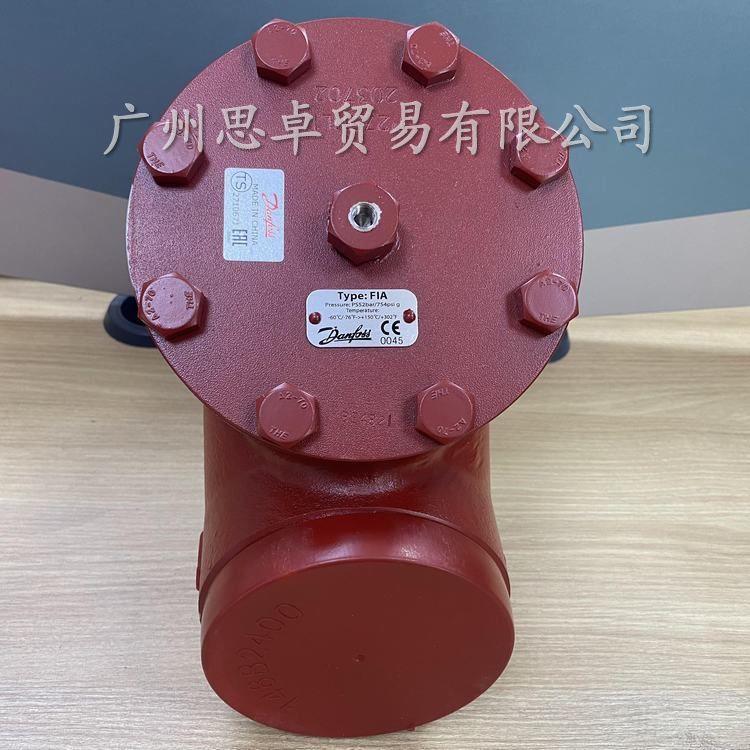

FIA 閥門在工廠使用紅色底漆油漆。通過 頂蓋上的ID牌和閥體上的印章可以準確識 別閥門。安裝和組裝后，閥體外表面必須 使用適當?shù)谋Ｗo(hù)層防止腐蝕。 在重新油漆閥門時務必對ID牌進行保護。

丹佛斯FIA100-125-DN150-300工業制冷過濾器的維修說明

過濾袋（圖4）

50μ 過濾袋（位置E），尤其是用于設備 試運行的過濾袋，可以用于替換常規過 濾器元件。 安裝過濾袋（由過濾器支架固定）并確 保如圖4所示以正確方式更換過濾器內的 過濾袋。 流體必須流入過濾袋洞并流出，否則過濾 袋無法發揮正常功能。

拆卸過濾器（圖3） 在維修過濾器閥門之前，應使其與系統 隔離開并排出過濾器中的所有制冷劑泄 壓至零壓力。在擰松和移除頂蓋之前應 檢查制冷劑壓力。不得使用工具移除過 濾器元件。 清理 可以使用適當?shù)娜軇┻M(jìn)行沖刷，對過濾器 元件進行清理。不建議使用強酸。在檢查 之前必須將過濾器元件擦凈并吹干。如果 元件受損或無法移除沉淀物，必須更換過 濾器元件。 裝配 在組裝閥門之前應清除閥體上的所有異 物塵。 更換墊圈 更換頂蓋的墊圈（位置C）和排液塞。 在重新安裝頂蓋和螺栓（位置A）之前必 須檢查過濾器元件的位置是否正確。

緊固（圖3） 根據圖3中的表使用扭矩扳手緊固頂蓋螺 栓（位置A）。 請使用丹佛斯原廠的配件（填料函、O型 圈和墊片）進行更換。更換備件請?zhí)崆按_ 認新備件的材質是否適用于相關制冷劑。 如有任何疑問，請聯系丹佛斯當?shù)剞k 事處。
