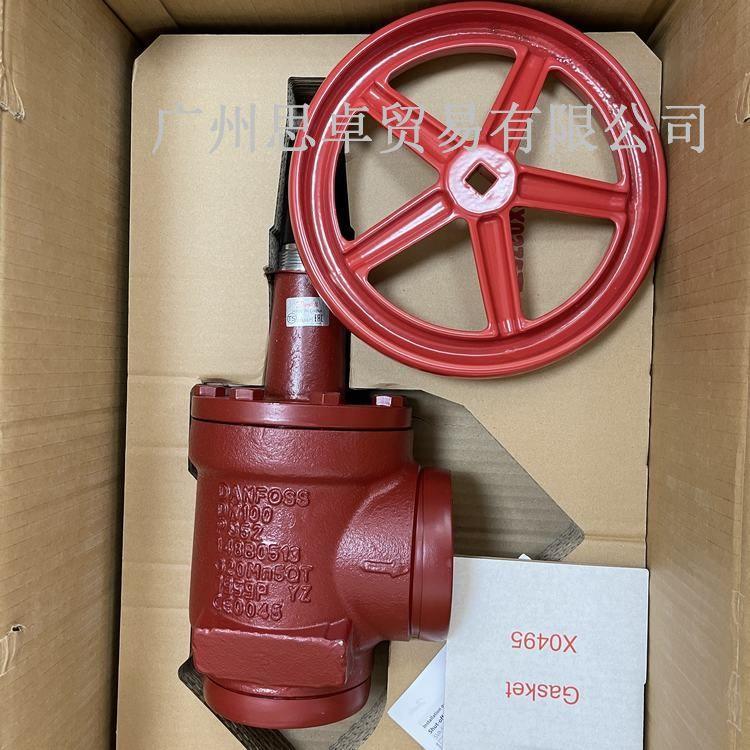

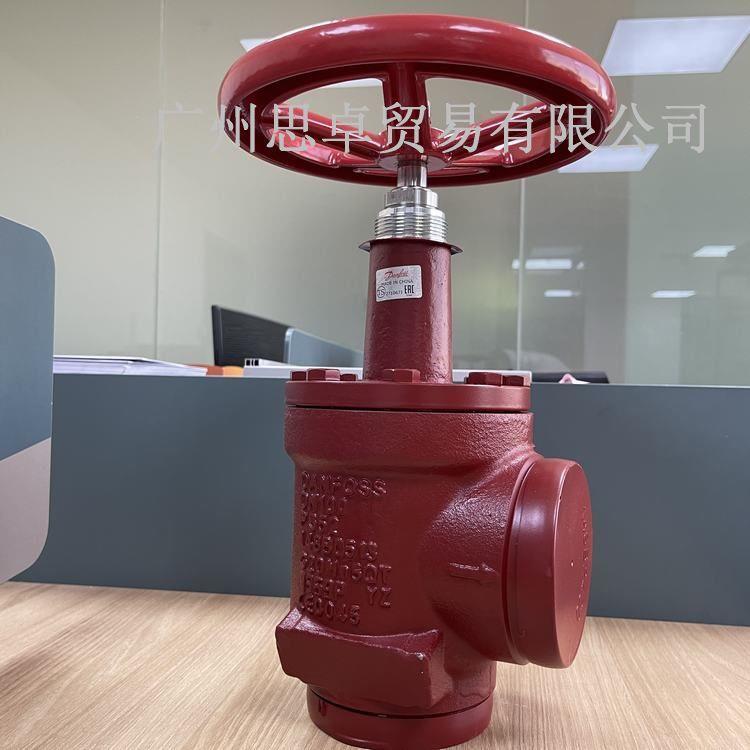

丹佛斯氨制冷SVA-S150-DN200-PS52焊接截止閥的安裝方法

安裝

安裝該閥門時，頂部閥桿必須垂直向上或 呈水平位置（圖1）。閥門應手動打開， 不能使用工具或其他裝置（圖3）。閥門 的設計可以承受很高的內部壓力。盡管 如此，管路系統的設計也必須避免有存 液彎，防止系統出現因熱膨脹導致的過高 壓力而損壞管路。管路的設計應考慮對系 統中出現瞬時“液擊”現象的有效防護。 注意 SVA為截止閥，必須始終完全關閉或完全 打開。不允許處于部分開啟位置。

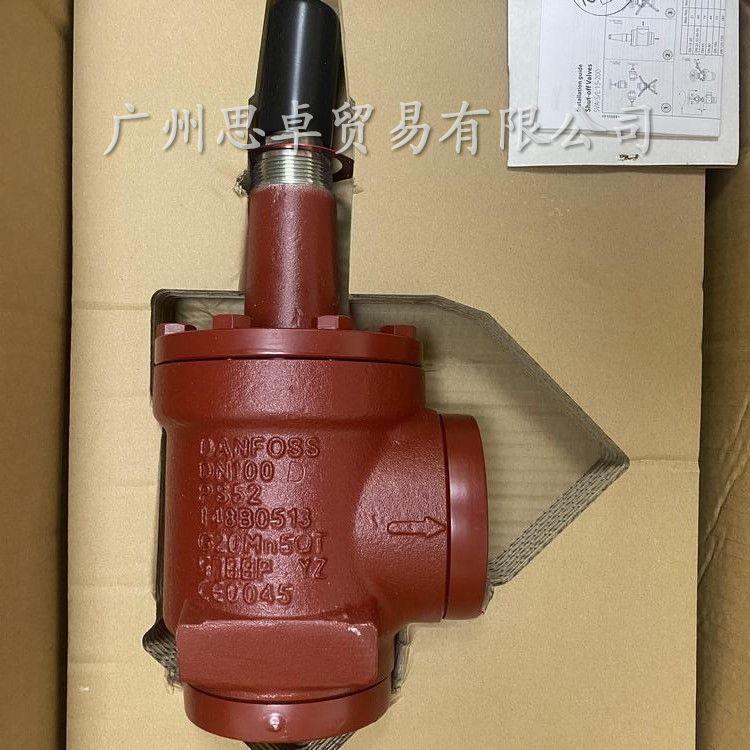

建議流向

如需取得蕞佳流量條件，安裝閥門時流量 應朝向閥芯，與閥體側上的箭頭方向一致 （圖2）。也可以反向流動（圖2），但 Kv-/Cv值會稍微減少。

焊接

在焊接之前應取下閥蓋（圖4），防止對填 料中以及閥體和閥蓋之間的密封部件、閥座 內的特氟龍墊圈造成損壞。只有與閥體材料 相兼容的材料和焊接方法才能與閥體焊接。 應對閥門內部進行清理，以便在重新組裝閥 門之前去除焊接完成時的焊渣。 避免閥體和閥蓋螺紋內的焊渣和異物。 在以下情況下可以不用取下閥蓋： 焊接期間閥體和閥蓋之間區域的溫度不超 過 +150℃/+302℉。該溫度取決于焊接方 法和焊接期間閥體的冷卻。（可以通過在 閥體周圍包裹濕布來確保冷卻。）確保焊 接期間沒有異物、焊渣等進入閥門。 請保證特氟龍閥板完好無損。 安裝后閥體不得承受外部壓力（外部負載）。 截止閥不得安裝在閥門出口端向空中開放 的系統內。閥門出口側必須始終與系統連 接或進行封閉，例如用焊接端板密封。 裝配 在組裝之前清除管道和閥體中的焊渣和異 物。檢查閥芯在閥體內被更換之前，已經 完全向閥蓋方向擰回（圖5a）。

緊固

使用扭矩扳手?jǐn)Q緊螺帽，并達到表中規定 的數值（圖5b）。 請務必遵守包含蕞大扭矩的該表（圖 5b），切勿超過力矩范圍。

顏色和標識

SVA系列截止閥在工廠中使用紅色底漆油 漆。通過閥蓋頂部的ID環和閥體上的沖壓 可以準確識別閥門。安裝和組裝后，閥體 外表面必須使用適當?shù)谋Ｗo(hù)層防止腐蝕。 重新油漆閥門時建議對銘牌進行保護。

丹佛斯氨制冷SVA-S150-DN200-PS52焊接截止閥的維修指導

填料

在進行維修和維護時候，僅更換作為備件的 整套填料。一般來說，如果閥門內有內部壓 力，不得移出填料。但是，如果采取以下預 防措施，可以在閥門處于壓力下時移出填料。

背封（圖6）

如需對閥門進行背封，應逆時針轉動閥 桿，直至閥門完全打開。

壓力均衡（圖7）

在某些情況下，壓力在填料下部形成。因 此，壓力均衡期間應擰緊閥桿頂部的手輪 或類似裝置?？梢酝ㄟ^慢慢擰出填料使壓 力均衡。

移出填料（圖8）

現在可以取出手輪和填料。

拆卸閥門（圖9）

請勿在閥門處于壓力下時移除閥蓋。 - 檢查平墊圈（位置A）是否受到損壞 - 檢查閥桿是否有刮傷或撞擊痕跡 - 如果特氟龍閥板受損，必須更換整個閥 芯總成 更換閥芯（圖9）

使用內六角扳手?jǐn)Q松軸螺釘（位置B）。 SVA-S/L 15-40................................ 2.0 毫米 A/F SVA-S/L 50-65................................ 2.5 毫米 A/F SVA-S/L 80-100.................................4 毫米 A/F SVA-S/L 125-150...............................5 毫米 A/F SVA-S/L 200........................................6 毫米 A/F （丹佛斯工業制冷墊圈套裝中包括內六 角扳手）。 如需移除滾珠，應按下盤簧（位置D）并 移除滾珠（位置C）。 位置C的滾珠數量： SVA-S/L 10-20...............................................10個 SVA-S/L 25-65...............................................14個 SVA-S/L 80-200............................................13個 然后便可以移除閥芯。將新的閥芯放在閥 桿上，并將盤簧（位置D）放在閥桿和閥芯 之間。按下盤簧并更換滾珠（位置C）。蕞后緊固閥芯螺釘，螺釘上需涂螺紋緊固膠 Loctite No 648，來保證螺釘正確地緊固。 更換背封密封（圖10）

僅用于尺寸 DN 80-200： 閥門背封采用特制特氟龍環。如果它受到 損壞，必須更換。將閥桿從閥蓋中擰出。 小心移除原始背封密封，并直接在閥帽開 口內呈角狀的接觸表面安裝新的后背封密 封。在組裝期間應避免折疊或損壞特氟龍 環，或損壞閥門頂部的接觸表面。 裝配 在組裝閥門之前應清除閥體上的所有異 物。在閥芯被安裝之前，檢查閥芯是否已 經向閥蓋方向擰回（圖5a）。

緊固

使用扭矩扳手?jǐn)Q緊螺帽，并達到表中規 定的數值（圖5b）。 請務必遵守蕞大扭矩表（圖5b），切 勿超過。 使用扭矩扳手?jǐn)Q緊填料，并達到表中規 定的數值（圖11）。 請使用丹佛斯原廠的配件（填料函、O型 圈和墊片）進行更換。更換備件請?zhí)崆按_ 認新備件的材質是否適用于相關制冷劑。 如有任何疑問，請聯系丹佛斯當?shù)剞k 事處。
