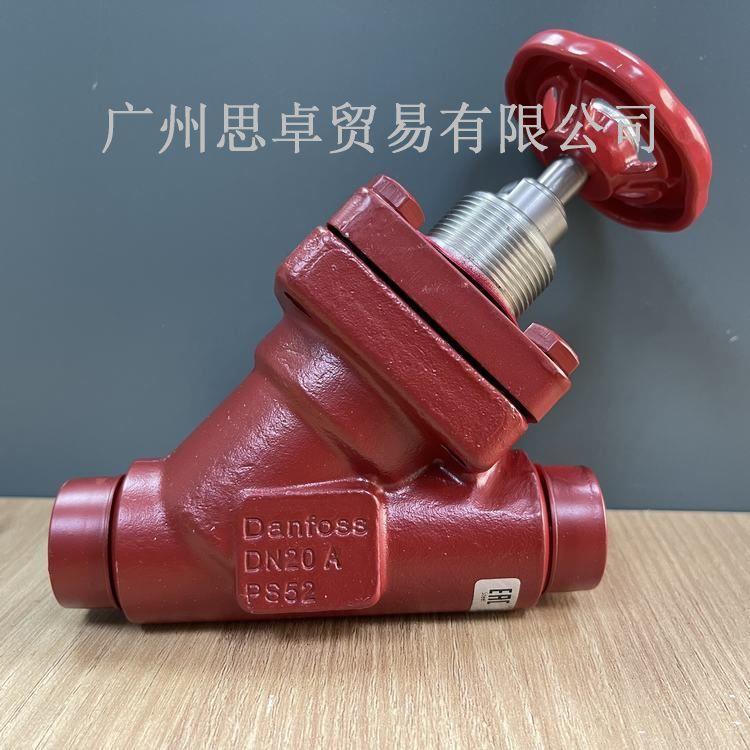

丹佛斯產SVA-S10-15-DN20-PS52氨截止閥的產品簡介

SVA 截止閥具備角型和直通型兩種閥座，包 括標準版（SVA-S）和長頸版（SVA-L）兩種 形式。 該款截止閥適合工業制冷的各個領域應用， 提供了蕞佳的流動工況，便于拆裝且易于維 修保養。 獨到的閥芯設計使閥門具有可靠的密封性 能，可承受高強度的系統震動并適用于制冷 系統的各種管路。

特點

■ 適用于各種不可燃制冷劑（包括氨）及無腐 蝕性氣體 /液體介質，適合二氧化碳系統。可 以用于化工和石油化工方面

■ 模塊概念： 配備 SVL系列通用閥座，可隨意更換 SVL管路 元件平臺的各類功能模塊

■ 迅速便捷的閥門檢修服務，便于更換頂部功 能模塊且無需焊接

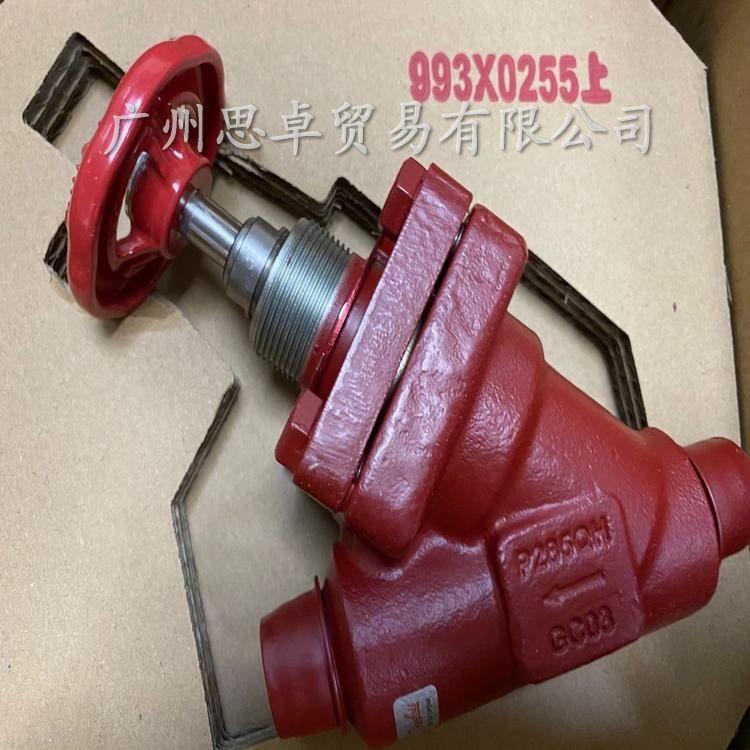

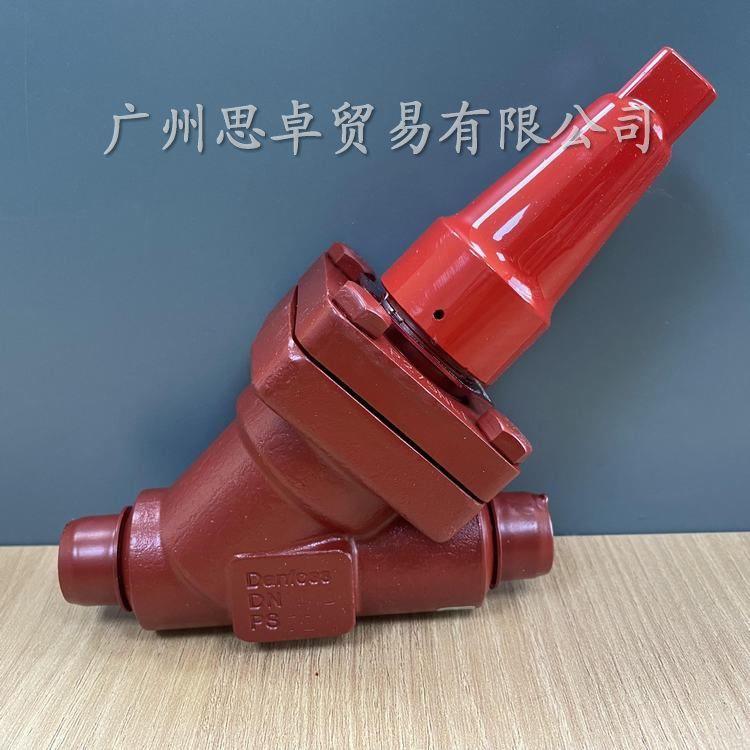

■ 可選配件： - 適于頻繁進行開關操作的手輪 - 適于非頻繁開關操作的閥帽

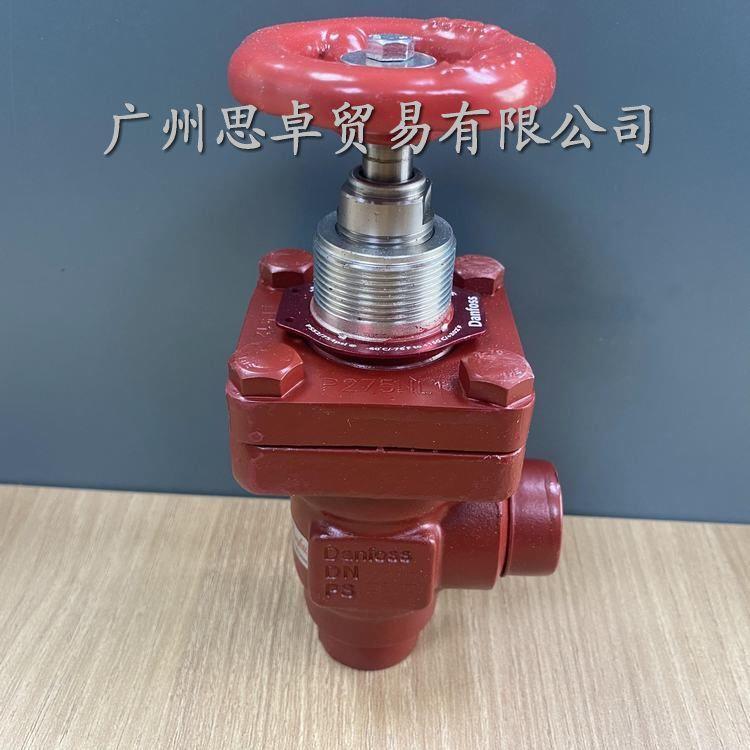

■ 分為角型和直通型兩種，包括標準版及便于 保溫的長頸版（DN 15至 DN 40）

■ 每個閥門上都清楚標注著型號、尺寸和性能 范圍

■ 閥體和閥帽之間易于采用鉛封絲進行鉛封以 防截止閥未經允許出現誤操作情況

■ 內部金屬背封功能： - DN 6 – 65（? - 2? in.） 內部 PTFE 背封功能： - DN 80 – 200（3 - 8 in.）

■ 雙向流功能設計

■ 閥座和閥帽材料為符合 PED壓力設備指令和 其他國際標準要求的低溫鋼

■ 配備不銹鋼螺釘

■ 蕞大工作壓力：52 bar g (754 psi g)

■ 溫度范圍：–60℃ /+150℃ (–76℉ /+302℉ )

■ 認證種類：DNV、CRN、BV 等 如需獲取蕞新產品認證信息，請與當?shù)氐し鹚?銷售公司聯系

丹佛斯產SVA-S10-15-DN20-PS52氨截止閥的設計參數

連接方式

提供以下連接：

■ 對接焊 DIN (EN 10220)

■ 對接焊 ANSI (B 36.10 壁厚等級 Sch 80) DN 6 - 40 (? - 1? in.)

■ 對接焊 ANSI (B 36.10 壁厚等級 Sch 40) DN 50 – 200（2 - 8 in.）

■ 承插焊 (ANSI B 16.11) DN 15 - DN 50 (? - 2 in.)

■ 管外螺紋 G ? in. - G 7/8 in. (ISO 228/1)

■ FPT 螺紋，NPT (ANSI/ASME B 1.20.1) DN 15 - 32 (? - 1? in.)

閥體

采用特制耐低溫鋼。

閥芯

閥芯能繞軸轉動，因此當閥開關時閥芯與閥座 之間沒有摩擦力可以保護閥板免受磨損。閥芯的特殊設計可以使其在開啟狀態下免受系統震 動導致的閥芯旋轉。同時，特氟龍閥板使閥門 在關閉時具有可靠的密封性能。

閥桿

使用拋光不銹鋼制成，非常適合于鉛封密封。

填料函

低溫填料可以在以下溫度范圍內確保完美的密 閉性 –60℃ /+150℃ (–76℉ /+302℉ )。填料配 備刮油環 ,可以防止塵土和冰滲入填料。 壓力設備指令 (PED) SVA 截止閥符合壓力設備指令中規定的歐洲標 準，并帶有歐盟強制認證標識。

安裝

建議按照閥體上標記的流向進行安裝。SVA截止 閥也可以逆向安裝，但是此時閥體的 Kv值（Cv 值）會受到輕微的影響。 閥體雖在設計上可以承受較高的內部壓力，但 總的來說必須避免系統管路中出現積液現象， 以減少因為受熱膨脹帶來的壓力沖擊。
